MH803動態扭矩傳感器

     MH803型動態扭矩傳感器是一種非接觸式高速旋轉的傳感器，又稱轉矩轉速傳感器，由于其測量質量高和線性誤差低，傳感器在扭矩測產品中一直處于優勢。MH803型扭矩傳感器采用非接觸式設計，由于沒有易損件非常適合長時間旋轉扭矩測量和高速旋轉扭矩測量環境下使用。無論是在生產線或測試臺還是試驗機測試系統，MH803扭矩傳感器都是不錯的選擇。另外銘翰亞誠提供三種類型的扭矩傳感器，用于動態扭矩和速度測量。所有三種傳感器型號均采用我們獨特的非接觸式差動變壓器扭矩測量技術，這種測量技術具有許多優點，特別是在操作期間沒有電子元件旋轉。MH803G可高轉速測量，轉速高達18000轉。每個型號都有一個集成的調節電子模塊，提供扭矩輸出和開路集電極速度輸出。銘翰亞誠的扭矩傳感器非?？煽浚峁└哌^載保護，出色的長期穩定性和高抗噪性。

一、技術參數：

測量范圍：2N.m、5N.m、10N.m、20N.m、50N.m、100N.m、200N.m、300N.m、500N.m、1KN.m、2KN.m、3KN.m、5KN.m、10KN.m、20KN.m、30KN.m、40KN.m、60KN.m、100KN.m（可選）

外供電源：±15VDC 、12- 24VDC

輸出信號：5-15KHz、4-20mA、0-5V

測量精度：±0.5%FS ; ±0.2%FS ; ±0.1%FS

過載能力：120%~150%FS

響應頻率：100μs

工作溫度：-20°~ +60°

重 復 性：±0.1% FS

非 線 性：±0.1% FS

零點溫飄：±0.2% FS

額定轉速：8000rpm（60脈沖/RPM）MH803G型額定轉速：18000rpm

二、選型規格表

三、應用范圍

MH803型扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：

（1）電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

（2）風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

（3）鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

（4）可用于污水處理系統中的扭矩及功率的檢測；

（5）可用于制造粘度計；

（6）可用于過程工業和流程工業中。

四、量程范圍及特點

（1）軸向尺寸短，適用于軸向距離短的場合。

（2）檢測精度高、穩定性好、抗干擾性強。

（3）不需反復調零即可；連續測量正反扭矩。

（4）即可測量靜止扭矩，也可測量動態扭矩。

（5）體積小、重傳感器可脫離二次儀表獨立使用。

（6）測量范圍：0-100KN.m標準可選, 非標準特殊量程可定制。

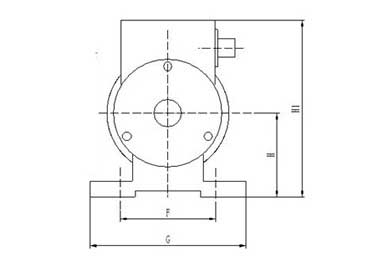

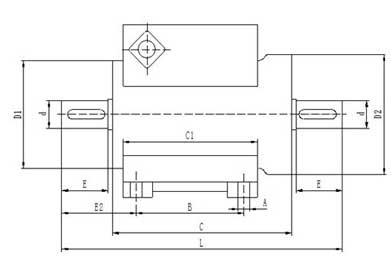

五、外形尺寸

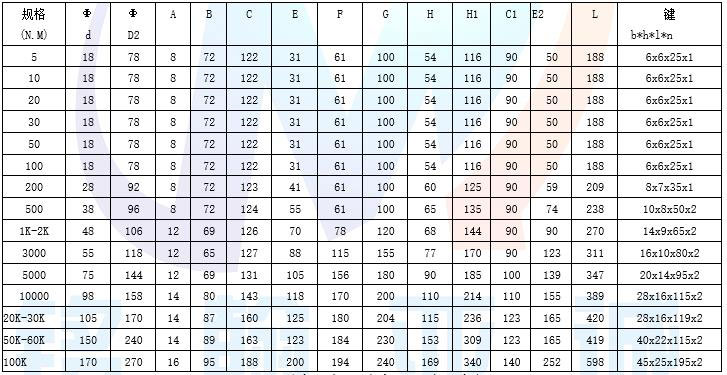

1.外形尺寸查詢表

六、高轉速扭矩傳感器允許轉速范圍：

MH803G型高轉速扭矩傳感器允許最高轉速：

5-20N.m：允許最高轉速15000轉/分

300-500N.m：允許最高轉速80000轉/分

3K-100KN.m：允許最高轉速6000轉/分

七、扭矩傳感器測量原理:
